交叉滾子軸承有出色的旋轉精度，通常被用于對旋轉精度要求較高的精密儀器上使用，引起具有操作安裝簡便、節省安裝空間、可以承受較大的軸向和徑向負荷力矩等特點常備使用于機器人手臂旋轉軸承、高精度機床、磨床等設備，下面小編帶大家一起了解一下交叉滾子軸承的結構類型及型號分類。
  

  一、交叉滾子軸承的結構類型

  

  1、按內外圈結構劃分

  
  交叉滾子軸承按內外圈結構劃分可分為內圈整體、外圈分體；內圈分體，外圈整體；內外圈整體三種形式。
  

  2、按滾動體結構劃分

  
  可分為交叉圓柱滾子軸承和交叉圓錐滾子軸承。
  
  （1）交叉圓柱滾子軸承：滾動體為圓柱滾子互相呈90°垂直排列在V型滾道中滾子之間有隔離塊進行分隔。適用于工業機器人的關節部位或旋轉部、加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療器械、測量儀器等場合應用。
  

  （2）交叉圓錐滾子軸承：是交叉圓柱滾子軸承的變形，圓錐滾子橫向分布，每個滾子垂直于相鄰的滾子，滾動面延伸線的交叉點位于軸承的回轉線。交叉圓錐滾子軸承可分為XR交叉圓錐滾子軸承系列和JXR交叉圓錐滾子軸承系列。交叉圓錐滾子軸承可廣泛應用于高速立式車床、高精度工作臺，立式鏜床，磨床主軸等。

  

  二、交叉滾子軸承的系列型號

  

  1、RB型（外環分割型、內環旋轉用）

  
  RB系列交叉滾子軸承內外圈尺寸小型化達到一定限度，其結構是外環分割型、內環一體型的設計，精度可以達到P2級，適用于高精度機械部件比如機器人關節旋轉部位、精密旋轉工作臺、醫療設備等。
  

  2、RE 型（內環分割型、外環旋轉用）

  
  這個系列的軸承型號是交叉滾子軸承的基礎型號之一，兩列滾子呈90°V型排列在滾道上，通過尼龍隔離塊隔開相互垂直交叉排列，外形尺寸和RB型相同，但結構為外圈整體，內圈分為兩片，更適合要求外圈旋轉精度的場合使用。
  

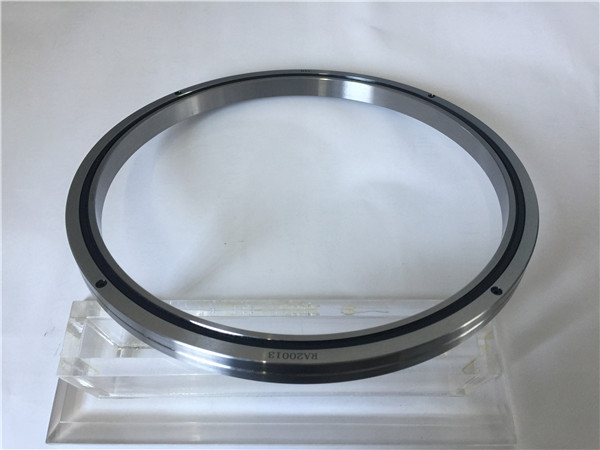

  3、RA型（外環分割型、內環旋轉用）

  
  這個系列的軸承型號適合于需要重量輕、緊湊設計的部位，例如機器人和機械手旋轉部位。
  
  RA-C型：主要尺寸和RA型相同，區別在于該型號軸承外圈有一個缺口機構，外圈高剛度適合用于外圈旋轉應用場合，例如機器人和機械手旋轉部位。
  

  4、RU型、XRU型（內、外環一體型）

  
  RU型結構為內外圈整體，由于內外圈都有安裝孔，安裝時不需要固定法蘭和支撐座，適用于外圈和內圈旋轉的場合。
  
  SX型結構為內圈整體，外圈分體，由于采用了超薄設計，外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定，適用于內圈旋轉好應用場合。
  

  5、CRBH型（內、外環一體型）

  
  該系列型號內、外環都是一體結構，用于外環和內環旋轉。
  
  經過上述內容的講解相信大家對交叉滾子軸承的結構類型有了一定的了解。我們洛陽博盈軸承有限公司生產有各種尺寸規格的交叉滾子軸承、YRT轉臺軸承、工業機械軸承等精密軸承產品，支持非標定制，歡迎來電咨詢了解。
