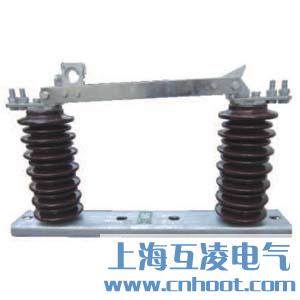

GW9-20/630A隔離開關
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：GW9-20/630A隔離開關
- 型號：GW9-20-630A
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
概述
GW9-20/630A戶外高壓隔離開關適用于交流50Hz，額定工作電壓24KV的電力系統中，用以切斷和閉合無負載有電壓的單相或三相電路。
結構特征
GW9-20隔離開關由底座、支柱絕緣子、導電部分、保險鉤等部分組成，采用閘刀式結構分合閘達到電切斷和閉合線路。每相閘刀由兩片導電刀片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關所需要的接觸壓力。開關分合閘時用絕緣鉤棒操作，便可進行分合閘運動.閘刀有自鎖裝置。
動作原理
1、隔離開關分合時用絕緣鉤棒操作，絕緣鉤棒扣住隔離開關機構，拉動鎖鉤向分閘方向，解開自鎖裝置后帶動與之相連的導電板旋轉實現分閘動作，合閘時由絕緣鉤棒頂住隔離開關鎖鉤帶動轉軸旋轉，使之相連的導電板轉動至合閘位置，此時自鎖裝置將隔離開關鎖定在合閘位置。
2、本型隔離開關可安裝于支柱、墻壁、天花板、橫架或金屬架上，也可以立裝、斜裝，但安裝位置應使觸刀打開時趨向下方。
主要技術參數
- 產品名稱：
GW9-20/630A隔離開關
- 型號：
GW9-20-630A
