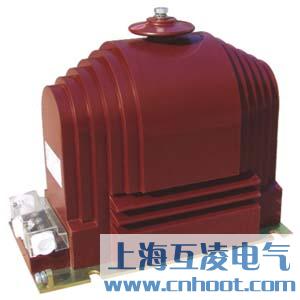

JDZX11-20電壓互感器

產品名稱：JDZX11-20電壓互感器
型號：JDZX11-20
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

JDZX11-20型電壓互感器原理

本系列電壓互感器為環氧樹脂絕緣全封閉結構，耐污穢及潮濕，也適用于熱帶地區使用。該互感器體積小，重量輕，局部放電量小、抗過電壓能力強，適宜于任何位置、任何方向安裝。

JDZX11-20電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

JDZX11-20電壓互感器參數

型號	額定電壓比 (kV)	準確級組合	額定輸出	極限輸出	額定絕緣水平
			(VA)	(VA)	（kV）
JDZX11-20	20/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/200	600	24/65/125
		0.5/6P(3P)	100/200
JDZX11-20G	20/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/200
		0.5/6P(3P)	70/200

型號	額定電壓比 (kV)	準確級組合	額定輸出	極限輸出	額定絕緣水平
型號	額定電壓比 (kV)	準確級組合	(VA)	(VA)	（kV）
JDZ11-20	13.8/0.1	0.2	30	500	18/55/105
	15/0.1	0.5	80
	15.7/0.1	1	200
	20/0.1				24/65/125
JDZF11-20	13.8/0.1/0.1	0.2/0.2	20/20	300	18/55/105
	15/0.1/0.1	0.2/0.5	20/40
	15.7/0.1/0.1	0.5/0.5	40/40
	20/0.1/0.1				24/65/125
JDZX11-20G	13.8/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/100	400	18/55/105
	15/√3/0.1/√3/0.1/3	0.5/6P(3P)	80/100
	15.7/√3/0.1/√3/0.1/3
	20/√3/0.1/√3/0.1/3				24/65/125
JDZXF11-20G	13.8/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P)	20/20/100	300	18/55/105
	15/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.5/6P(3P)	20/40/100
	15.7/√3/0.1/√3/0.1/√3/0.1/3	0.5/0.5/6P(3P)	40/40/100
	20/√3/0.1/√3/0.1/√3/0.1/3				24/65/125
JDZX11-20	13.8/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/100	400	18/55/105
	15/√3/0.1/√3/0.1/3	0.5/6P(3P)	80/100
	15.7/√3/0.1/√3/0.1/3
	20/√3/0.1/√3/0.1/3				24/65/125
JDZXF11-20	13.8/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P)	20/20/100	300	18/55/105
	15/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.5/6P(3P)	20/40/100
	15.7/√3/0.1/√3/0.1/√3/0.1/3	0.5/0.5/6P(3P)	40/40/100
	20/√3/0.1/√3/0.1/√3/0.1/3				24/65/125

1、局部放電水平符合GB1207《電壓互感器》標準。
2、污穢等級：Ⅱ級。

JDZX11-20電壓互感器選型

⑴按安裝地點可分為戶內式和戶外式。35kV及以下多制成戶內式；35kV以上則制成戶外式。
⑵按相數可分為單相和三相式，35kV及以上不能制成三相式。
⑶按繞組數目可分為雙繞組和三繞組電壓互感器，三繞組電壓互感器除一次側和基本二次側外，還有一組輔助二次側，供接地保護用。
⑷按絕緣方式可分為干式、澆注式、油浸式和充氣式。干式電壓互感器結構簡單、無著火和爆炸危險，但絕緣強度較低，只適用于6kV以下的戶內式裝置；澆注式電壓互感器結構緊湊、維護方便，適用于3kV～35kV戶內式配電裝置；油浸式電壓互感器絕緣性能較好，可用于10kV以上的戶外式配電裝置；充氣式電壓互感器用于SF6全封閉電器中。
⑸按工作原理劃分，還可分為電磁式電壓互感器，電容式電壓互感器和電子式電壓互感器。

產品名稱：
JDZX11-20電壓互感器

型號：
JDZX11-20

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
