LZZBJ9-12/150B/2S電流互感器

產品名稱：LZZBJ9-12/150B/2S電流互感器
型號：LZZBJ9-12-150B-2S
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

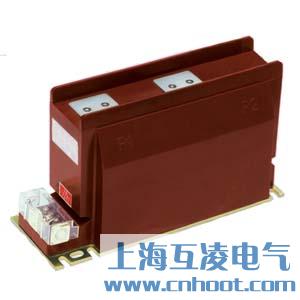

LZZBJ9-12/150B/2S電流互感器結構

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。

LZZBJ9-12/150B/2S電流互感器原理

LZZBJ9-12/150B/4S電流互感器為支柱式環氧樹脂澆注絕緣戶內型全工況產品，適用于中置式開關柜或其他型式開關柜中，在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。

LZZBJ9-12/150B/2S電流互感器參數

1、額定絕緣水平：12/42/75kV
2、LZZBJ9-12/150B/4S電流互感器額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、若用戶有要求，測量級可為0.2S、0.5S級

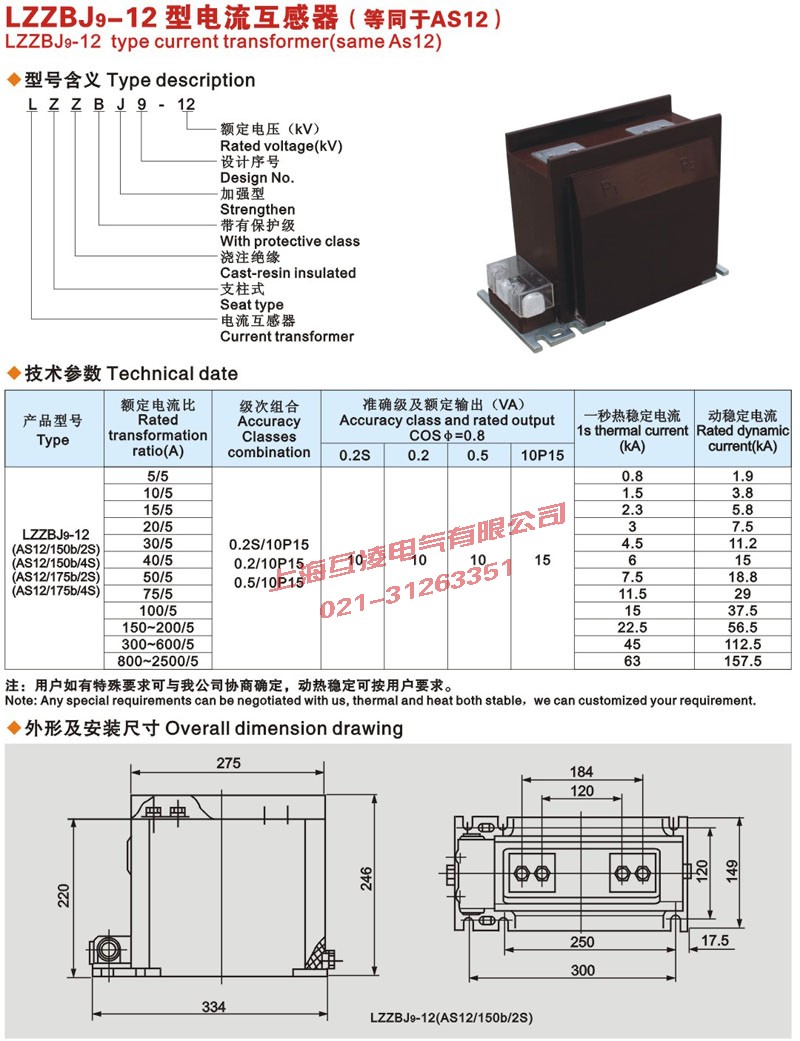

產品型號	額定電流比(A)	級次組合	額定輸出(VA)	保護級		一秒熱穩定電流(KA)	動穩定電流(KA)
產品型號	額定電流比(A)	級次組合	0.2S 0.2 0.5	額定輸出(VA)	準確級及準確限值系數	一秒熱穩定電流(KA)	動穩定電流(KA)
AS12/150b/2S LZZBJ9-12/150B/2S LZZJB9-12/150B/4S	5/5	0.2S/10P 0.2/10P 0.5/10P	10	15	10P15	0.8	1.9
	10/5					1.5	3.8
	15/5					2.3	5.8
	20/5					3	7.5
	30/5					4.5	11.2
	40/5					6	15
	50/5					7.5	18.8
	75/5					11.5	29
	100/5					15	37.5
	150-200/5					22.5	56.5
	300-600/5					45	112.5
	800-1250/5					63	157.5

校驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

LZZBJ9-12/150B/2S電流互感器的作用

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

產品名稱：
LZZBJ9-12/150B/2S電流互感器

型號：
LZZBJ9-12-150B-2S

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
