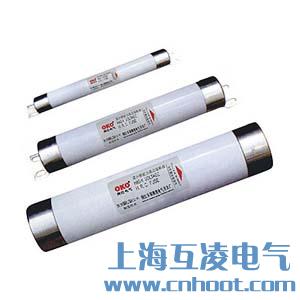

XRNM1-3.6熔斷器

產品名稱：XRNM1-3.6熔斷器
型號：XRNM1-3.6
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

概述

本產品適用于戶內外50Hz，額定電壓3.6KV系統及7.2KV的系統，可與其它保護電器（開關、真空斷路器等）配合使用，作為高壓電動機及其它電力設備的過載或短路等的保護元件。（通過了國家高壓電器質量監督檢測中心型式試驗，產品符合GB15166.2和IEC282-1）。

特點

1、分?jǐn)嗄芰Ω撸_斷電流可達50KV。

2、功耗小、升溫低。

3、動作特別快，安一秒特性要比國內目前生產的同類產品動作快，例如額定電流100A的熔斷體，通以1000A預期電流，弧前時間不超0.1S。

4、安-秒特性誤差小于±10%。

5、配有彈簧式撞擊器，該撞擊器具有接觸面大，壓強小等有點。因此，在推動開關聯動鎖動作時，不會產生將開關與撞針接觸面打碎或擊穿的情況發生。

6、規格標準化。

7、有較大的限流作用。

8、產品性能符合GB15166.2國家標準及IEC60282-1國際標準。

9、能可靠開斷最小開斷電流至額定開斷電流之間的任何故障電流。另外，還可根據用戶需求，生產各類非標準產品。

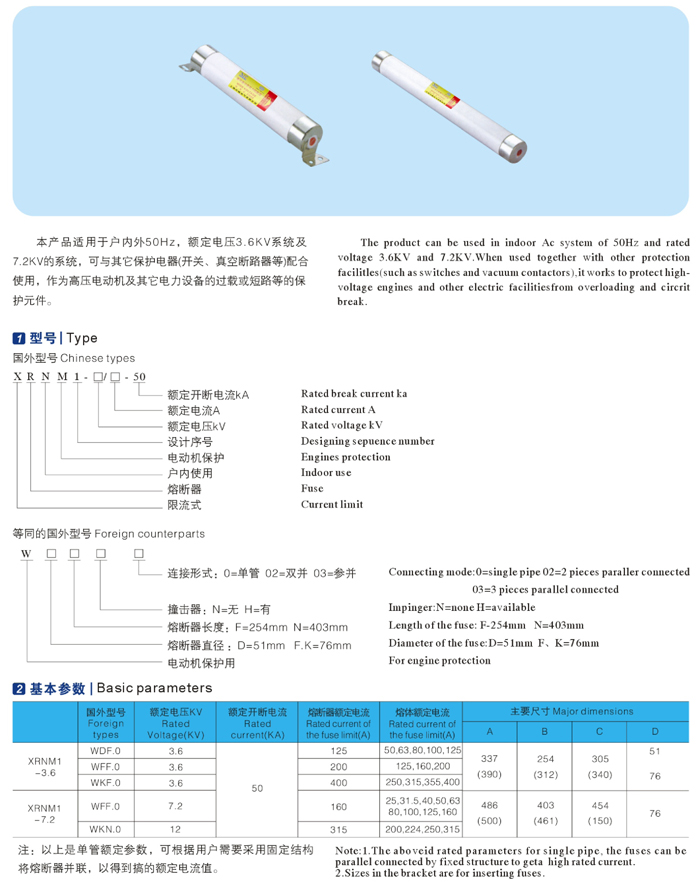

基本參數

	國外型號	額定電壓（KV）	額定開斷電流（KA）	熔斷器額定電流（A）	熔體額定電流（A）	主要尺寸
						A	B	C	D
XRNM1-3.6	WDF.0	3.6	50	125	50、63、80、100、125	337 （390）	254 （312）	305 （340）	51 76
	WFF.0			200	125、160、200
	WKF.0			400	250、315、355、400
XRNM1-7.2	WFF.0	7.2		160	25、31.5、40、50、63、 80、100、125、160	486 （500）	403 （461）	454 （150）	76
	WKF.0	12		315	200、224、250、315

尺寸圖紙

產品名稱：
XRNM1-3.6熔斷器

型號：
XRNM1-3.6

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
地址：http://www.longfengzhipin.com/XRNM1-3.6-197.html
