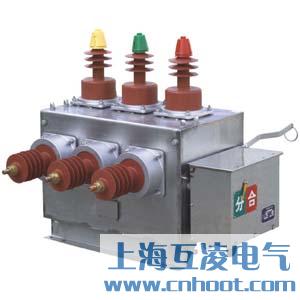

ZW10-12G/T630-20真空斷路器

產品名稱：ZW10-12G/T630-20真空斷路器
型號：ZW10-12G-T630-20
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

概述

ZW10-12G/T630-20高壓真空斷路器－隔離開關電器組合帶彈簧操動機構，是三相交流戶外高壓開關設備，主要用于12KV等級，額定電流630A，額定頻率50Hz的農網、城網、礦山、鐵道、港口的配電系統，特別適用于戶外架空線路，分合負荷電流、過載電流、短路電流，對電網進行切換和保護。是取代油絕緣真空斷路器、實現無油化的空氣復合絕緣的優化產品，性能領先國內同類產品。

產品特點

1、內部采用了特殊的抗凝露措施，確保箱體內絕緣；

2、轉動方式采用專利技術，安裝方便、動作可靠，避免因機械故障影響斷路的性能；

3、不充油、不充氣、體積小、重量輕、無需檢修；

4、分斷電流大，無污染，無需檢修；

5、操縱既可電動，也可手動。

工作原理

真空斷路器的工作原理是：當動、靜觸頭在操作機構的作用下分閘時，觸頭間產生電弧，觸頭表面在高溫下?lián)]發出蒸汽，由于觸頭設計為特殊形狀，在電流通過時產生一磁場，電弧在此磁場作用下沿觸頭表面切線方向快速運動，在金屬圓筒(屏蔽罩)上凝結了部分金屬蒸汽，電弧在自然過零時就熄滅了，觸頭間的介質強度又迅速恢復起來。

常用型號如下：ZW10-12(G)/T630-16，ZW10-12(G)/T630-25，ZW10-12(G)/T1250-16，ZW10-12(G)/T1250-20，ZW10-12(G)/T1000-20

型號含義

主要參數

外形及安裝尺寸

產品名稱：
ZW10-12G/T630-20真空斷路器

型號：
ZW10-12G-T630-20

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
