概述

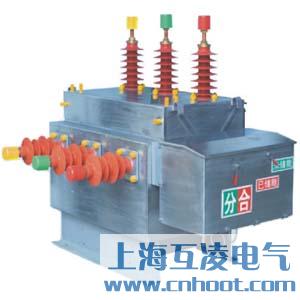

ZW27-12戶外柱上無油化高壓真空斷路器綜合了目前國內柱上真空斷路器的優點，吸收了東芝公司VSP5柱上的自動分段器的成熟經驗，性能上領先于國內同類產品。它較好 地滿足了用電部門的需要，是我國在該領域產品中牌領先地位的真空斷路器。 該斷路器適用于12kV及以下交流50Hz的三相電力系統，作為分、合負荷電流、過載電流及開斷短路電流之用。

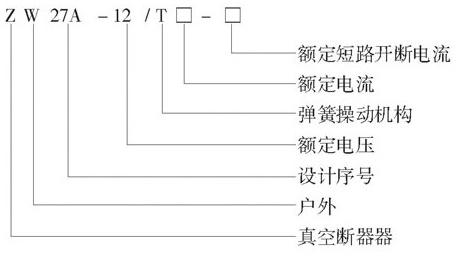

型號及其含義

常用型號如下：

ZW27-12/630-12.5，ZW27-12/630-16，ZW27-12/630-20，ZW27-12/630-25

ZW27-12/1000-12.5，ZW27-12/1000-16，ZW27-12/1000-20，ZW27-12/1000-25

ZW27-12/1250-12.5，ZW27-12/1250-16，ZW27-12/1250-20，ZW27-12/1250-25

使用環境條件

(1)周圍空氣溫度上限+40℃，下限-40℃；

(2)海拔高度不大于2000m；

(3)相對濕度：日平均不大于95%，月平均不大于90%；

(4)風壓不超過700Pa(相當于風速34m/s)；

(5)空氣污穢程度按GB5582規定為Ⅳ級；

(6)地震烈度不超過8度。

產品特點

1、用真空滅弧室滅弧；

2、采用空氣—硅橡膠、工程塑料復合絕緣；

3、可在開關內部安裝電壓互感器，用于提供操作電源和電壓采樣；

4、方案靈活，可預留自動配電的接口，便于配電自動化的發展；

5、主要用于10kV架空線路，作為分、合負荷電流、過載電流和開斷短路電流；

6、與控制器組合，可作自動重合器或自動分段器使用。

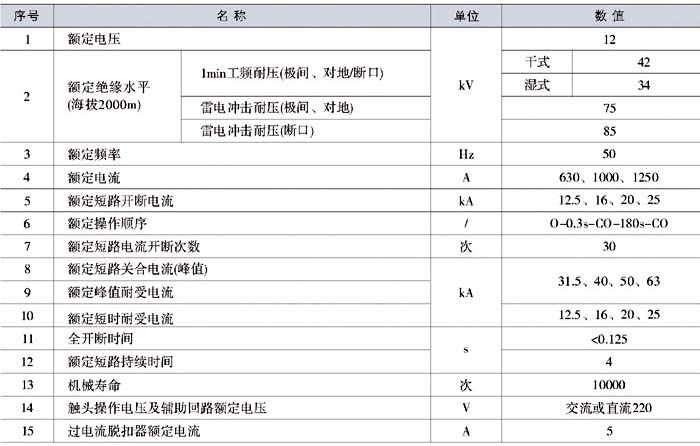

主要技術參數

主要機械參數

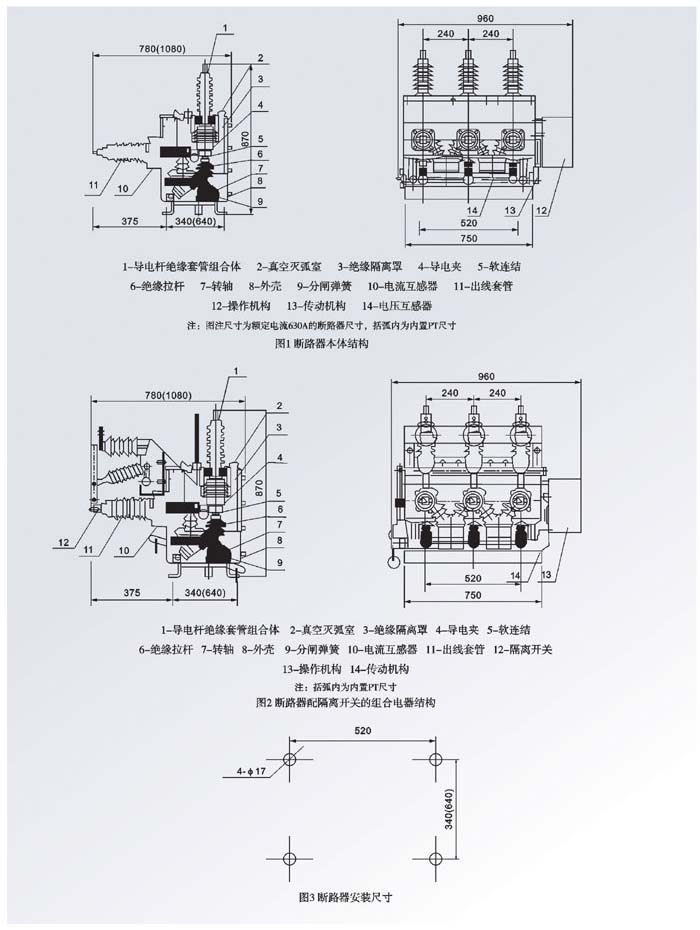

外形及安裝尺寸
