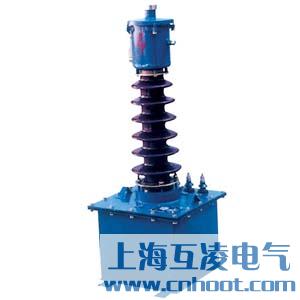

JDJJ2-35電壓互感器原理

JDJJ2-35電壓互感器為單相戶外油浸式產品，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。

JDJJ2-35型電壓互感器的鐵心由條形硅鋼片疊成，為三柱芯式，器身用鐵夾固定在箱蓋上，在箱蓋上裝有一次及二次套管等，油箱用鋼板焊成，油箱壁下部裝有接地螺栓及放油塞，箱底有四個安裝孔。

JDJJ2-35電壓互感器參數

▲產品符合標準GB1208-1997和IEC186之規定
▲額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下表

JDJJ2-35電壓互感器選型

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：
第一個字母：J——電壓互感器；
第二個字母：D——單相；S——三相
第三個字母：J——油浸；Z——澆注；
第四個字母：數字——電壓等級（KV）。
例如：JDJ-10表示單相油浸電壓互感器，額定電壓10KV。
額定一次電壓，作為互感器性能基準的一次電壓值。
額定二次電壓，作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。
準確級，由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。
