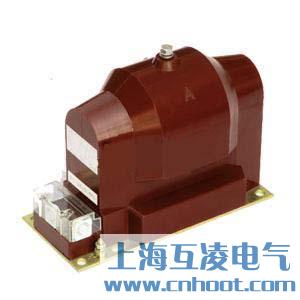

JDZX9-6Q,JDZX9-3Q電壓互感器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：JDZX9-6Q,JDZX9-3Q電壓互感器
- 型號：JDZX9-6Q,JDZX9-3Q
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
JDZX9-6Q,JDZX9-3Q電壓互感器原理
JDZX9-6Q,JDZX9-3Q電壓互感器為環氧樹脂全封閉式澆注絕緣戶內型產品，適用于各種高壓開關柜中，額定頻率為50Hz、額定電壓為10kV（或6kV）及以下的電力系統中作電壓、電能測量及繼電保護用。
JDZX9-6Q,JDZX9-3Q電壓互感器為單相雙線圈全封閉結構，采用環氧真空樹脂澆注成型，鐵芯采用優質冷軋硅鋼片繞成環形，一次和二次繞組均纏繞在鐵芯上，二次出線有接線護罩，護罩上有使用方便的出線槽。產品耐污穢、耐潮濕性能良好。
JDZX9-6Q,JDZX9-3Q電壓互感器參數
互感器的技術指標均符合IEC標準和GB1207-1997的要求，具體參數詳見下表：（cosφ＝0.8）
額定絕緣水平：JDZ9-6型7.2/32/60kV
JDZ9-10型12/42/75kV
1. 局部放電水平符合GB1207-1997《電壓互感器》標準
2. 產品表面爬電距離滿足Ⅱ級污穢等級
3. 負載的功率因數 ：COSφ=0.8 (滯后)
4. 其他技術參數見表
| 型 號 | 額定電壓比 (V) |
準確級及額定輸出 （VA） |
極限輸出 （VA） |
額定絕緣水平 （kV） |
|||
| 0.2 | 0.5 | 1 | 6p | ||||
| JDZ9-10Q | 10000/100 | 40 | 120 | 240 | 600 | 12 / 42 / 75 | |
| JDZ9-6Q | 6000/100 | 600 | 7.2 / 32 / 60 | ||||
| JDZ9-3Q | 3000/100 | 3.6 / 25 / 40 | |||||
| JDZF9-10Q | 10000/100/100 | 25 | 40 | 80 | 2×300 | 12/42/75 | |
| JDZF9-6Q | 6000/100/100 | 7.2/3.2/60 | |||||
| JDZF9-3Q | 3000/100/100 | 3.6/25/40 | |||||
| JDZX9-10Q JDZX9-10G |
10000/√3/100/√ 3/100/3 |
25 | 90 | 180 | 100 | 500 | 12 / 42 / 75 |
| JDZX9-6Q JDZX9-6G |
6000/√3/100/√3/100/3 | 7.2 / 32 / 60 | |||||
| JDZX9-3Q JDZX9-3G |
3000/√3/100/√3/100/3 | 3.6 / 25 / 40 | |||||
JDZX9-6Q,JDZX9-3Q電壓互感器結構
本型電壓互感器為全封閉產品。一、二次繞組和鐵芯均澆注在環氧樹脂內，絕緣性能優良，耐潮濕。除JDZX9-3,6,10Q為半絕緣結構外，其余均為全絕緣結構。
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
